在进行计算机视觉项目或图像处理任务时，我们经常需要对图像进行可视化标注。无论是标记检测到的物体轮廓、绘制简单的几何图形，还是在自定义的画布上进行艺术创作，绘制直线都是最基础且最核心的操作之一。在 Python OpenCV 库中，cv2.line() 函数正是我们实现这一目标的利器。它不仅能让我们精确地控制线条的位置、颜色和粗细，还能处理像素级别的细节。
在这篇文章中，我们将深入探讨 cv2.line() 方法的每一个细节。我们将从最基本的语法开始，逐步过渡到复杂的实际应用场景。我们会学习如何在现有的图像上添加标记，如何从零开始创建几何图形，以及在使用这个函数时应该注意哪些性能陷阱和最佳实践。无论你是刚入门 OpenCV 的新手，还是希望巩固基础知识的开发者，这篇指南都将为你提供实用的见解和丰富的代码示例。
准备工作：关于示例图片
为了演示本文中的所有代码示例，我们将使用一张名为 "logo.png" 的图片。你可以点击这里下载该图片。请务必确保将该图片保存在与你的 Python 脚本相同的文件夹中，否则在读取图像时会报错。当然，如果你想使用自己的图片，只需要修改代码中的文件名即可，原理是完全一样的。
理解 cv2.line() 的核心语法
在开始编写代码之前，让我们先拆解一下这个函数的构造。理解参数的含义是灵活运用的关键。cv2.line() 的基本语法结构非常直观，但每一个参数都决定了线条最终呈现的效果。
语法结构：
cv2.line(image, start_point, end_point, color, thickness)
参数详解：
-
image(目标图像): 这是我们要进行绘制的画布。它可以是一个从磁盘加载的图像（如 JPG 或 PNG），也可以是一个使用 NumPy 创建的空白矩阵。关键点在于：OpenCV 的绘图函数通常会直接修改传入的图像变量（原地操作），而不是返回一个新的图像副本。 - INLINECODE73396c71 (起始坐标): 这是一个包含两个整数的元组 INLINECODE8041c45f，代表线段起点的像素坐标。请注意： 在图像坐标系中，原点
(0, 0)位于图像的左上角，x 轴向右延伸，y 轴向下延伸。 - INLINECODEca6fbab0 (终止坐标): 同样是 INLINECODE31cd6492 格式的元组，定义了线段的终点。OpenCV 会自动计算这两点之间的最短路径并绘制像素。
- INLINECODE40acd9f5 (颜色): 这是一个重要的参数，它通常是一个 INLINECODE435fc77d 元组。注意这里的使用习惯：OpenCV 默认使用 BGR（蓝-绿-红）顺序，而不是常见的 RGB。例如，纯红色在 OpenCV 中表示为 INLINECODEbd6a1359，纯蓝色表示为 INLINECODE3dab4810，纯绿色则是
(0, 255, 0)。 - INLINECODEd53fb007 (粗细): 这是一个整数，表示线条的宽度，单位是像素。默认值通常是 1。如果你将此值设置为负数（如 INLINECODE99534e06），某些绘图函数会填充形状，但对于直线来说，这通常没有意义，所以请确保使用正整数。
基础示例：绘制一条水平直线
让我们从一个最简单的例子开始。我们将加载一张图片，并在其顶部绘制一条蓝色的水平线。这是测试绘图功能是否正常工作的第一步。
示例代码：
import cv2
# 1. 读取图像
# 请确保 logo.png 在当前目录下
img = cv2.imread("logo.png")
# 检查图像是否成功加载
if img is None:
print("错误：无法加载图像，请检查文件路径。")
exit()
# 2. 绘制直线
# 参数：图像, 起点(50, 50), 终点(250, 50), 颜色(蓝色), 粗细(3px)
# 蓝色在 BGR 中表示为 (255, 0, 0)
img = cv2.line(img, (50, 50), (250, 50), (255, 0, 0), 3)
# 3. 显示结果
cv2.imshow("Blue Line Output", img)
cv2.waitKey(0) # 等待任意按键关闭窗口
cv2.destroyAllWindows() # 清理所有窗口
输出解析：

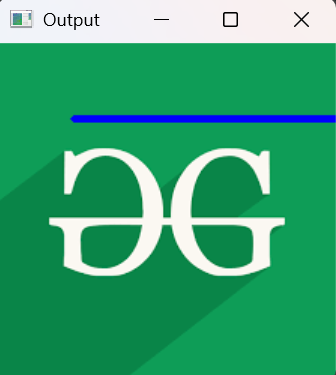

当运行这段代码时，你会看到图像的上方出现了一条清晰的蓝色线条。
代码深度解析：
-
cv2.imread: 将图像文件加载到内存中，作为一个 NumPy 数组。 - INLINECODE7aa55910 和 INLINECODE8a5bb2d1: 注意这两个点的 Y 坐标都是 50，这意味着它们在同一水平线上，因此我们画出了水平线。如果 Y 坐标不同，线条就会倾斜。
-
(255, 0, 0): 这里我们定义了蓝色通道为最大值，其他通道为 0。
进阶示例：绘制垂直与彩色线条
掌握了水平线之后，改变坐标就可以轻松画出垂直线。让我们尝试绘制一条红色的垂直线条，这次我们将增加线条的粗细，使其更加显眼。
示例代码：
import cv2
img = cv2.imread("logo.png")
# 3. 绘制一条垂直的红色线条
# 起点 (100, 20), 终点 (100, 300)
# X 坐标保持不变 (100)，Y 坐标从 20 变化到 300，形成垂直线
# 颜色 (0, 0, 255) 代表红色，粗细为 4
cv2.line(img, (100, 20), (100, 300), (0, 0, 255), 4)
cv2.imshow("Vertical Red Line", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

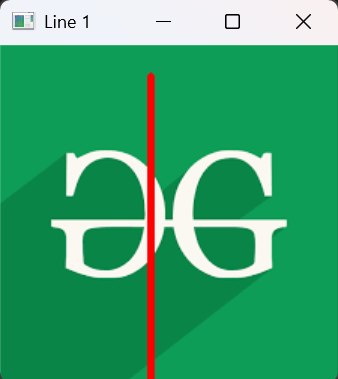

输出解析：
关键观察：
在这个例子中，X 坐标固定为 INLINECODE868abd46，这意味着线条在垂直方向上贯穿。通过修改 INLINECODEf8d0fa67 为 4，线条比之前的蓝色线条更粗，这在需要高亮显示某些区域时非常有用。
复杂图形：绘制交叉形状
单个线条可能看起来很简单，但通过组合多个 cv2.line() 调用，我们可以构建更复杂的几何形状。比如，我们可以通过两条交叉的直线绘制一个 "X" 形状。
示例代码：
import cv2
img = cv2.imread("logo.png")
# 定义线条的通用颜色和粗细
line_color = (0, 255, 0) # 绿色
thickness = 3
# 绘制第一条对角线（左上 到 右下）
# 起点 (50, 50), 终点 (200, 200)
start_point_1 = (50, 50)
end_point_1 = (200, 200)
cv2.line(img, start_point_1, end_point_1, line_color, thickness)
# 绘制第二条对角线（右上 到 左下）
# 起点 (200, 50), 终点 (50, 200)
start_point_2 = (200, 50)
end_point_2 = (50, 200)
cv2.line(img, start_point_2, end_point_2, line_color, thickness)
cv2.imshow("Green Cross Shape", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

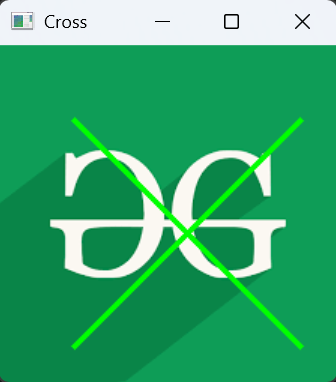

输出解析：
这个例子展示了如何通过坐标逻辑来构建形状。如果你在开发一个目标检测算法，这种逻辑可以用来在图像上画出包围盒的角标或中心线。
创意实战：在 NumPy 画布上绘图
你并不总是需要加载外部图片。OpenCV 与 NumPy 的无缝集成允许我们通过代码生成“空白画布”。这在生成测试数据或创建算法验证图表时非常有用。
下面的示例展示了如何创建一个纯黑色的背景，并在上面绘制一条粗白色的对角线。这是一个完全由代码生成图形的过程，不依赖任何外部文件。
示例代码：
import cv2
import numpy as np
# 1. 创建一个黑色画布
# np.zeros 创建了一个所有像素值都为0的矩阵（即黑色）
# (400, 400, 3) 表示图像高度400，宽度400，3个颜色通道
canvas = np.zeros((400, 400, 3), dtype="uint8")
# 2. 在画布上绘制一条白色的对角线
# 颜色 (255, 255, 255) 代表白色，粗细设为 8
cv2.line(canvas, (50, 50), (350, 350), (255, 255, 255), 8)
# 3. 显示结果
cv2.imshow("Canvas with White Line", canvas)
cv2.waitKey(0)
cv2.destroyAllWindows()
输出解析：
实用见解：
使用 INLINECODE24581950 创建画布是 OpenCV 编程中的常见模式。INLINECODE09d2bf3e 非常重要，因为 OpenCV 图像的标准数据类型是 8 位无符号整数（0-255）。如果你不指定这个，NumPy 可能会创建浮点数数组，这会导致 cv2.line() 表现异常或报错。
实战应用场景：标注与标尺
除了画简单的形状，cv2.line() 在实际项目中有什么用呢？让我们看一个更贴近实际应用的例子：为图像添加尺寸标尺。
假设你正在做图像测量应用，你需要直观地显示物体的宽度。我们可以在物体下方绘制一条带刻度的线。
示例代码：带文字的标尺线
import cv2
# 创建一个纯灰色背景，方便演示
canvas = np.ones((300, 500, 3), dtype="uint8") * 200
# 1. 绘制主标尺线 (从 x=50 到 x=450)
start_pos = (50, 150)
end_pos = (450, 150)
line_color = (0, 0, 0) # 黑色
cv2.line(canvas, start_pos, end_pos, line_color, 2)
# 2. 绘制两端的垂直短竖线（像尺子的刻度）
# 左端点刻度
cv2.line(canvas, (50, 140), (50, 160), line_color, 2)
# 右端点刻度
cv2.line(canvas, (450, 140), (450, 160), line_color, 2)
# 3. (可选) 添加文字说明
# 这需要使用 cv2.putText，这里仅展示线条组合的用法
# cv2.putText(canvas, "400px", (200, 130), cv2.FONT_HERSHEY_SIMPLEX, 1, (0,0,0), 2)
cv2.imshow("Measurement Ruler", canvas)
cv2.waitKey(0)
cv2.destroyAllWindows()
代码逻辑说明：
在这个例子中，我们不仅画了一条主线，还通过计算坐标画了两条短垂直线来表示测量的端点。这种组合绘图的能力是构建复杂 UI 或标注系统的核心。你可以想象一下，在一个面部识别应用中，如何用线框勾勒出面部特征；或者在自动驾驶的视觉演示中，用线段标记出车道线。
最佳实践与常见错误
在使用 cv2.line() 时，作为经验丰富的开发者，我想分享几个常见的坑和最佳实践，这能帮你节省不少调试时间。
- 坐标越界
OpenCV 的 INLINECODE91d6d153 非常“宽容”。如果你指定的终点坐标 INLINECODE2f1ccac1 超出了图像的宽度或高度，OpenCV 不会报错，而是会自动裁剪线条，只显示落在图像范围内的部分。虽然这很方便，但有时会掩盖逻辑错误（比如你本意是想画一条贯穿全图的长线，结果因为计算错误只画了一小截）。
- 整数强制转换
INLINECODE59d26144 的坐标参数必须是整数。如果你是通过数学计算得出的坐标（例如 INLINECODE234b2caf），结果是浮点数，OpenCV 会抛出 TypeError。最佳做法是： 在传入参数前，总是将其转换为整数：
cv2.line(img, (int(x1), int(y1)), (int(x2), int(y2)), color, 1)
- 颜色通道混淆
最令人沮丧的错误之一就是画出了红色的线却以为是绿色。时刻提醒自己：OpenCV 是 BGR，不是 RGB。如果你习惯了 Matplotlib 或 HTML 的颜色定义，这一点需要特别留意。
- 原地修改
如前所述，INLINECODEbc609ec3 直接修改图像数组。如果你需要保留原始图像（例如在一个循环中尝试不同的线条），记得在绘制前使用 INLINECODE1917a954 方法：
temp_img = original_img.copy()
cv2.line(temp_img, ...)
- 性能优化
对于需要绘制成千上万条线条的应用（如绘制点云或复杂的边缘检测图），Python 的 INLINECODEa3811e4f 循环调用 INLINECODEd8412a69 可能会成为瓶颈。在这种情况下，考虑使用 NumPy 的数组切片操作来批量修改像素值，或者研究 OpenCV 的更高层级的绘图函数。
结语
我们在本文中探讨了 cv2.line() 方式的方方面面，从最基础的语法糖到创建自定义画布，再到构建实用的标注图形。直线虽然简单，但它是计算机视觉中几乎所有复杂可视化的基石。
掌握这个函数后，你可以尝试挑战更有趣的任务：比如编写一个脚本，自动批量为照片添加对角线水印；或者尝试结合鼠标回调事件（cv2.setMouseCallback），创建一个可以用鼠标在屏幕上自由画线的小画板。理解了像素坐标和 BGR 颜色模型，你就已经打开了计算机视觉图形操作的大门。希望这些示例和技巧能对你的项目有所帮助！
